Секция распределения FTTH Скелет ленточного оптоволоконного кабеля Применение Подробное объяснение
Просмотры : 753
автор : Yulia
Время обновления : 2022-08-31 09:14:41
В августе 2013 года моя страна объявила о реализации стратегии «Широкополосный Китай», ускоряющей модернизацию и трансформацию широкополосных сетей, продвигающей оптоволокно до дома и разрабатывающей общие планы по улучшению популярности и возможностей доступа городских и сельских широкополосных сетей. Осуществлять строительство демонстрационных городов Интернета следующего поколения и продвигать крупномасштабное коммерческое использование Интернета следующего поколения. Строительство FTTH стало тенденцией развития, а оптический кабель, используемый для FTTH, привлекает все больше внимания, а его структура и производственный процесс постоянно оптимизируются и совершенствуются. По сравнению с традиционной магистральной сетью и городской сетью, оптические кабели FTTH необходимо развертывать в узких пространствах, таких как здания, помещения и проходы, что не только сложно построить, но и относительно дорого построить и обслуживать.
Система FTTH
Во всей сети FTTH оптическая кабельная сеть может быть разделена на три части, а именно сегмент фидера, сегмент распределительной линии и сегмент бытовой линии. Из-за различного положения и среды оптических кабелей в сети используются оптические кабели различной структуры. Фидерный кабель FTTH относится к оптическому кабелю от центрального офиса до оптической распределительной точки. Его оптические кабельные продукты и технологии не сильно отличаются от традиционных наружных оптических кабелей и соответствуют выбору обычных городских сетей. Распределительный оптический кабель FTTH относится к оптическому кабелю от оптической распределительной точки до точки доступа к сети, и оптический кабель обычно необходимо часто отключать и разветвлять. Распределительные кабели FTTH обычно имеют несколько типов многожильных кабелей со свободной трубкой, ленточных кабелей со свободной трубкой и каркасных ленточных кабелей. Ввиду большого количества оптоволоконных жил, частого отключения и соединения ответвлений целесообразно использовать плотность сборки оптоволокна. Более высокий, каркасный волоконно-оптический ленточный кабель меньшего диаметра. Домашний оптический кабель сегмента FTTH простирается от точки доступа к сети до каждого пользователя волокна, заканчивается в комнате или здании пользователя и напрямую подключает домашний оптоволоконный кабель к ONU. Когда точка доступа пользователя размещается снаружи, наружная секция должна использовать наружный оптический кабель или внутренний и наружный оптический кабель двойного назначения; когда точка доступа пользователя размещается внутри помещения или в здании, домашний оптический кабель должен быть внутренним оптическим кабелем.
Распределительный кабель FTTH
Ввиду большого количества волоконно-оптических жил, частых автономных и ответвленных соединений целесообразно использовать ленточный оптоволоконный кабель скелетного типа с высокой плотностью сборки оптоволокна и малым диаметром кабеля. Ленточный оптоволоконный кабель скелетного типа обладает характеристиками высокой плотности волокна, малого внешнего диаметра, экономии ресурсов трубопровода, хорошей устойчивости к боковому давлению, стабильной структуры, удобного соединения, отсутствия заполняющей мази и защиты окружающей среды. Он может полностью соответствовать требованиям FTTB, FTTH и т. д. для строительства и связи. потребности в емкости. Реализация ленточного оптоволоконного кабеля скелета заключается в подключении волокна от компьютерного зала к нескольким распределительным коробкам, а затем подключении к каждой жилой единице. Открыв несколько ответвлений на ленточном оптоволоконном кабеле скелета, можно напрямую вытащить ленту оптоволокна, которую необходимо подключить к домашнему хозяйству. Нет необходимости обрезать оптоволоконный кабель обычным способом. Поскольку нет необходимости в сращивании и требуется лишь очень небольшое количество оптического кабеля, а также присущие характеристики отсутствия заполнения смазкой каркасного оптоволоконного ленточного кабеля, это значительно упрощает и облегчает проектирование и строительство FTTH. Каркасный оптоволоконный ленточный кабель, подключенный к коридору шахты, отделен от необходимого оптоволоконного ленточного кабеля на каждом этаже и преобразован в пигтейлы через соединительную коробку для ввода в помещение; каркасный оптоволоконный ленточный кабель, подключенный к горизонтальной трубе, может быть Оптоволоконная лента разделена на две секции, которые соответственно преобразуются в пигтейлы через соединительную коробку и входят в два соседних домохозяйства. получить максимальное использование.
Кабель FTTH-отвода
Входящий оптический кабель может быть наружным оптическим кабелем, внутренним оптическим кабелем или внутренним и наружным оптическим кабелем двойного назначения в зависимости от среды дома. Волоконно-оптический кабель для дома должен использовать волоконно-оптический кабель с простой структурой, удобным управлением, сильным сопротивлением растяжению и боковому давлению, чтобы облегчить прокладку воздушных, наружных труб и труб в зданиях, а также обеспечить надежность использования волоконно-оптического кабеля.
Кабель-бабочка

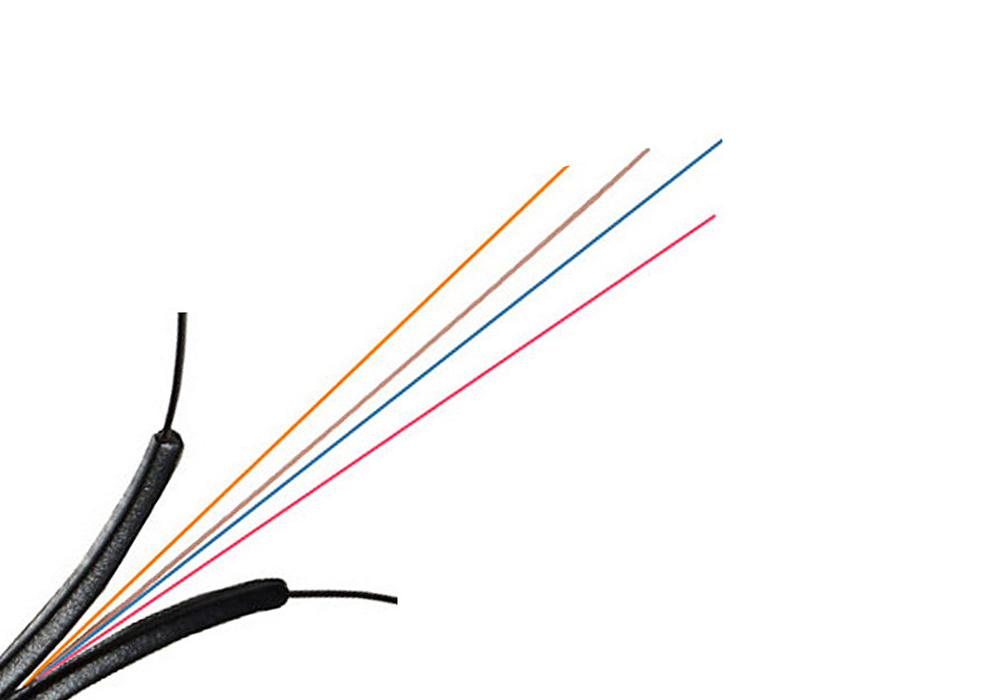

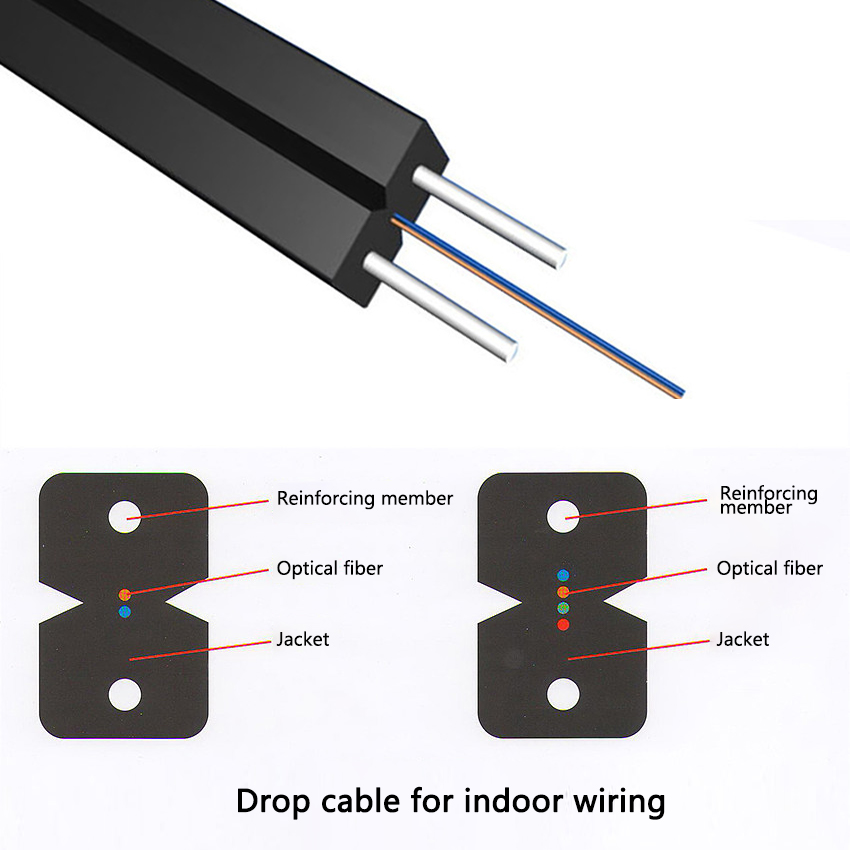

Оптический кабель Butterfly Drop является наиболее широко используемым оптическим кабелем сегмента FTTH для дома. Структура оптического кабеля заключается в размещении оптического волокна или оптоволоконной ленты в середине двух силовых элементов, а затем в экструдировании слоя оболочки LSZH (или ПВХ). Армирование может быть выполнено из медной стальной проволоки, арамидной проволоки или других подходящих волоконных пучков (FRP или KFRP). Металлоармированный оптический кабель Butterfly имеет большую прочность на разрыв, чем неметаллический армированный оптический кабель, и подходит для внутренней горизонтальной прокладки на большие расстояния или внутренней вертикальной прокладки на короткие расстояния. , Превосходные характеристики молниезащиты, подходят для применения как снаружи, так и внутри помещений. Структура самонесущего оптического кабеля Butterfly заключается в размещении оптического волокна (или оптоволоконной ленты) в середине двух параллельных силовых элементов, и в то же время в размещении металлического подвесного провода параллельно на одном конце, а затем в экструдировании слоя оболочки LSZH (или ПВХ). Самонесущий оптический кабель Butterfly является внутренним и наружным оптическим кабелем двойного назначения. Благодаря подвесному проволочному блоку он обладает более высокой прочностью на разрыв и может выдерживать пролет менее 50 метров. Оптический кабель-бабочка для трубопровода в дом, добавьте два усиления для оптического кабеля-бабочки, оберните его вертикально водоблокирующей лентой, а затем выдавите слой полиэтиленовой оболочки. Благодаря повышенной прочности на разрыв и водонепроницаемым свойствам он подходит для среды применения наружного ввода трубопровода.
Связанный кабель сброса
Круглый оптоволоконный кабель с отводом изготовлен из одномодового или многомодового оптического волокна, непосредственно покрытого высокопрочным плотным буферным волокном с использованием высокопрочного арамида в качестве армирующего элемента и экструдирования слоя оболочки LSZH снаружи. , Структура самонесущего круглого кабеля с отводом заключается в увеличении металлического многожильного провода. Плотно-рукавный оптический кабель имеет простую структуру, тонкий и мягкий внешний диаметр и легко подключается. Он очень подходит для применения внутри помещений. Самонесущий круглый кабель с отводом подходит для среды применения, где он вводится в помещение с наружного воздуха. Круглый оптический кабель с отводом может быть оконцован на месте для удовлетворения требований быстрого строительства сети доступа.
Маленький центральный жгутовый ответвительный кабель
По сравнению с обычными оптическими кабелями, небольшие центральные пучковые оптические кабели имеют очевидные преимущества по внешнему диаметру и весу. Кабель с малым центральным пучком использует арамидное волокно в качестве усиливающего элемента оптического кабеля, что может соответствовать требованиям прочности на растяжение оптического кабеля; оптическое волокно, как правило, представляет собой 1-4-жильная оптическая жила G657A; внешняя оболочка представляет собой оболочку LSZH, а внешний диаметр оптического кабеля не превышает 5 мм, вес не превышает 25 кг/км, что на 42% меньше внешнего диаметра самого маленького обычного оптического кабеля с центральной трубкой и на 65% меньше по весу. Благодаря небольшому внешнему диаметру, малому весу и соответствию требованиям по силе растяжения и изгибу, он подходит для среды применения, введенной от наружного воздуха до внутреннего. Представленный здесь многослойный скрученный кабель для отвода представляет собой домашний оптический кабель с одним сердечником на трубку. Оптический кабель представляет собой одномодовое или многомодовое оптическое волокно, заключенное в свободную трубку из высокомодульного пластика и заполненное водонепроницаемым составом. Куски скручены в компактный и круглый сердечник кабеля, и в то же время две нити водоблокирующей пряжи размещены вокруг центральной армирующей детали. Вставлены в кабель. Структура оптического кабеля полусухая, и в каждой оболочке находится только одно оптическое волокно. Арамидное волокно используется для увеличения его прочности на растяжение, что подходит для среды применения, где оно вводится с наружного воздуха в помещение.
Плоский полностью диэлектрический ответвительный кабель
Профиль поперечного сечения плоского полностью диэлектрического кабеля для ввода имеет овальную форму, а водоблокирующие полосы расположены параллельно верхней и нижней сторонам оптоволоконной ленты. Используются неметаллические армирующие элементы, которые обладают превосходными характеристиками направленного изгиба и хорошей устойчивостью к боковому давлению. Овальное поперечное сечение оптоволоконного кабеля может эффективно уменьшать повреждения, вызванные ветровой нагрузкой, так что оптоволоконный кабель может адаптироваться к различным суровым условиям строительства и сложным средам, что способствует реализации длиннопролетной воздушной прокладки и подходит для среды применения, которая вводится из наружной воздушной среды в внутреннюю среду. Может использоваться с наружной распределительной коробкой.
В связи с многочисленными типами пользователей FTTH и дифференциацией их потребностей, а также постоянным совершенствованием требований пользователей, затрат на строительство, удобства и скорости строительства и надежности линий, существует множество типов оптических кабелей для FTTH. Тип оптоволоконного кабеля.
